Ürün ayrıntıları:
|
| konsol uzunluğu: | 0-15m | Kaldırma hızı: | 5-15m/dak |
|---|---|---|---|
| Araba çalışma hızı: | 20-40m/dak | Vinç çalışma hızı: | 30-50m/dak |
| Güç kaynağı: | 3 fazlı 380V 50hz veya istek | Ana bileşenler: | Rulman, Şanzıman, Motor |
| Nominal yükleme kapasitesi: | 50 Ton, 20 Ton, 40t | Kontrol metodu: | Kabin kontrolü |
| Sertifika: | CE ISO GOST TUV BV | Güç kaynağı: | 3 Faz 380V 50hz |
| Renk: | Rica etmek | ||
| Vurgulamak: | Atölye Gantry Nakliye Konteyner Vinç,Kabin Kontrol Nakliye Portal Vinç,50T Yükleme Portal Vinç |
||

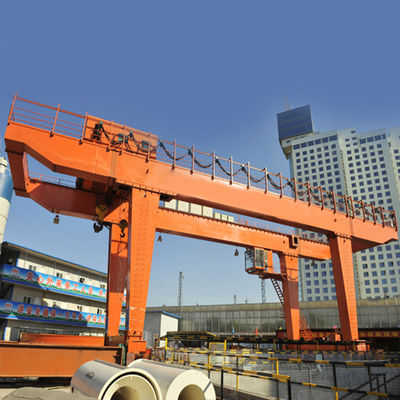

özelleştirilmiş kargo konteyneri vinç atölye portal vinç
Ürün Açıklaması

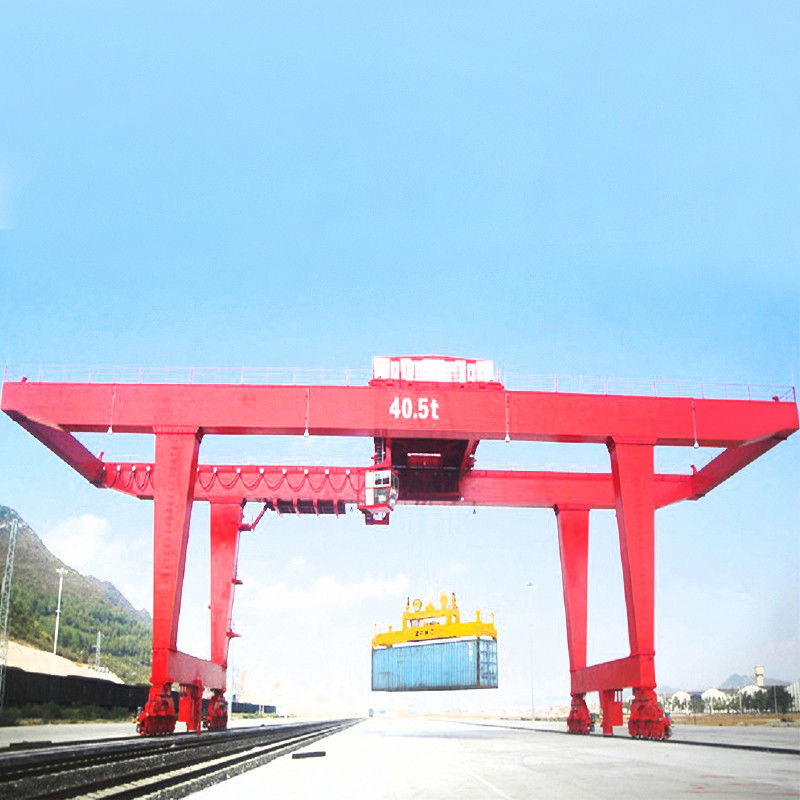

özelleştirilmiş kargo konteyneri vinç atölye portal vinç20ft, 40ft, 45ft ISO standart konteynerleri boşaltmak, istiflemek ve yüklemek için kullanılan bir tür raylı vinçtir.Güç temini kablo makarası ile sunulmaktadır.Vinç üç mekanizma içerir: kaldırma, troley hareketi ve portal hareketi.Portal kiriş üzerine monte edilmiş ray boyunca ilerleyen araba, ayaklar arasında hizmet verebilmektedir.Vinç, raylar boyunca düz hareket yapabilmektedir.
Başvuru
Açık hava depolarında, kargo (malzeme) sahalarında, tren istasyonlarında, limanlarda ve rıhtımlarda çeşitli malzemelerin yüklenmesi, boşaltılması ve elleçlenmesi için uygundur.Bu vincin özellikleri: Köprü çerçevesi, kutu şeklindeki çift kirişli kaynak yapısını benimser, vinç sorunsuz çalışır ve rüzgar direnci iyidir ve her mekanizma bir güvenlik koruma cihazı ile donatılmıştır.Dezavantajları: uzun teslimat süresi ve nispeten yüksek fiyat.
Ürün özellikleri
Bu ürünün spesifikasyon yöntemi aşağıdaki gibidir:
(1) Yer kontrolü
Örnek: kaldırma ağırlığı: 20t, açıklık: 22m, konsol yok, kaldırma yüksekliği 10m, çalışma seviyesi A5
Temsil: MG20-22-10DA5
(2) Ameliyathane kontrolü (ayrı ameliyathane KS ve kapalı ameliyathane BS)
Örnek: kaldırma ağırlığı: 32t, açıklık: 18m, sol ve sağ konsol 5m, kaldırma yüksekliği 10m, çalışma seviyesi A5, kapalı ameliyathane operasyonu
Temsil: MG32-18-5 / 5-10BSA5
(3) Uzaktan kumanda
Örnek: kaldırma ağırlığı: 10t, açıklık: 18m, kaldırma yüksekliği 10m, çalışma seviyesi A5
Temsil: MG10—26—10YA5
Sipariş verirken vincin iletken formu belirtilmelidir (kablo tamburu iletken ve emniyetli kayar tel iletken olmak üzere iki tiptir).
Teknik veri sayfası
| Kaldırma ağırlığı (t) | 10 | 16 | 20/10 | 32/10 | 36/16 | 50/10 | |
| Açıklık (m) | 18~35 | 18~30 | 18~35 | 22 | 26 | 22~35 | 35 |
|
Kaldırma yüksekliği (m)
|
Ana kanca | 11.5 | 10.5,12 | 10.5 | 11.5 | 11.5 | 12 |
| Yardımcı kanca | 11 | 12 | 12 | 13 | |||
| Hız (m/dak) | Ana kanca | 8.5 | 7.9 | 7.2 | 7.5 | 7.8 | 6 |
| Yardımcı kanca | 10.4 | 10.4 | 10.5 | 10.4 | |||
| tramvay yolculuğu | 43.8 | 44.5 | 44.5 | 41.9 | 41.9 | 38.13 | |
| Uzun yolculuk | 37.6,40 | 38,36 | 38,36 | 40 | 40,38 | 38 | |
| Görev sınıflandırması | A5 | ||||||
| Güç kaynağı |
Üç fazlı AC.127~480V 50/60Hz |
||||||
Şematik çizim
