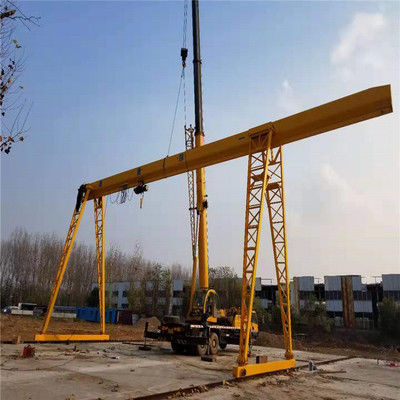

5 Ton Tek Kirişli Depo Konsol Portal Vinç

5 Ton Mobil Tek Kirişli Depo Konsol Portal Vinç

Ürün Açıklaması

5 ton 10 tonluk mobil tek kirişli depo konsol portal vinci, elektrikli vinç ile kullanılan tek kirişli bir portal vincidir (gantry vinci olarak adlandırılır), yer rayı çalışması için bir kaldırma ekipmanıdır.Şu anda standart nominal yük 1t-20t'dir;açıklık 5m ～ 28,5m (veya daha geniş) olup, kullanıcı ihtiyaçlarına göre standart dışı tasarım da yapılabilir.Yangın, patlama tehlikesi ve aşındırıcı ortamların olmadığı bir ortamda çalışırken, erimiş metal, zehirli, yanıcı ve patlayıcı maddelerin kaldırılması ve taşınması yasaktır.Bu ürün, makine imalatı, montaj, depo, metro inşaatı, çelik işleme kulübesi, köprü üretimi ve diğer işyerlerinde yaygın olarak kullanılmaktadır, portal vinçler, zemin operasyonu + uzaktan kumanda veya kabin ve diğer çalışma biçimlerini kullanmayı seçebilir.

Güvenlik cihazları

1. Ağırlık aşırı yük koruma cihazı.
2. En kaliteli uzun süreli poliüretan malzeme tamponu taşır.
3. Vinç hareket limit anahtarı.
4. Voltaj alt koruma fonksiyonu.
5. Acil durdurma sistemi.
6. Akım aşırı yük koruma sistemi vb..

Özellikler

1. Metal yapı

• Ana kiriş, çelik levhanın yuvarlanması veya oluk şekline eklenmesiyle oluşturulan U-şekilli oluğu benimser.Firmamız gelişmiş ekipman tanıttı ve orta alın kaynak dikişini azaltmak ve vincin genel yapısını büyük ölçüde iyileştirmek için tek kirişli ana kiriş U-şekilli oluk entegre şekillendirme teknolojisini kullandı.Mukavemet, bu yeni teknolojinin uygulanması, firmamız bu model için bir patent aldı.Kapalı kutu şeklinde bir ana kiriş oluşturmak için I-kiriş ile kaynaklanır.Kiriş ayrıca çelik plakalarla U-şekilli oluklara yuvarlanır ve daha sonra kutu şeklinde bir kirişe kaynak yapılır.Uygun depolama ve taşıma için ana ve kirişler ayrı ayrı taşınır.Yerinde kurulum için yüksek mukavemetli cıvatalar kullanılır.

2. Çalışma mekanizması

• Bu ürünün arabası, genellikle dört tekerlekten iki tekerlekten çekiş olmak üzere ayrı sürüş modunu benimser.YSE motor, LD yavaşlama cihazı ve frenli motor ile tamamlanmıştır.

3. Kaldırma mekanizması

• Ana kiriş I kirişinin alt flanşında asılı duran bağımsız bir bileşen elektrikli vinç ile tamamlanır.

4. Güvenlik ve Elektrik

• Bu üründe kullanılan motor, Ningbo Xindatong Motor Fabrikasının özel bir yumuşak başlangıç ​​motorudur.Kontrol kutusu, zeminde kablolu bir DK1 özel elektrik kontrol kutusudur.Koşu hızı 20m / dak.Vinç, ilgili standartların gereksinimlerini karşılayan hareket limit anahtarı, düşük voltaj, aşırı akım koruması, yanlış faz koruması, acil durum anahtarı vb. gibi güvenlik cihazlarıyla donatılmıştır.
• Tüm sürüş kontrol güç kaynağı ve sürüş aydınlatma güç kaynağı, ekipmanın güvenli ve etkili bir şekilde çalışabilmesi için ilgili yönetmeliklere göre izolasyon transformatörleri tarafından desteklenmektedir.

Teknik veri sayfası

Başvuru

Vinç Parçaları

Şirketimiz

Hizmet

Lütfen sorguyu gönderirken aşağıdaki ayrıntıları bize bildirin:

1. Kaldırma kapasitesi nedir?

2. Açıklık nedir?

3.Kaldırma yüksekliği nedir?(Kaldırma yüksekliği=Kancadan yere olan mesafe)

4. Kaldırma hızı nedir? (Tek hız veya çift hız)

5.Hangi kontrol moduna ihtiyacınız var? (Kolye kumanda veya uzaktan kumanda veya kabin)

6. Ülkenizdeki güç kaynağı nedir? (Standart güç kaynağımız 380V,3Ph,50Hz'dir)

7. Başka özel gereksinimler var mı? (Rayları tedarik etmemiz gerekiyor mu? Ne kadar süre? vb.)

Emin değilseniz, profesyonel tavsiye için hemen şimdi bizimle iletişime geçebilirsiniz!
