Ürün ayrıntıları:
|
Ürün adı: | Makas Tipi Köprü Kirişi Fırlatıcı | Renk: | Özelleştirilmiş |
---|---|---|---|
Akım aşırı yük koruma sistemi: | katmak | sınırlı anahtar: | katmak |
Voltaj alt koruma fonksiyonu: | katmak | Garanti: | 2 yıl |
Menşe yeri: | Henan, Çin | vinç seyahat hızı: | 5m/dk |
Anma kaldırma momenti: | 500KN | Açıklık: | 50 milyon |
Kaldırma Hızı: | 0-1m/dak | Güç kaynağı: | 380v 3 fazlı veya özelleştirilmiş |
Karayolu İçin Ağır Hizmet Tipi 100 Ton Makas Tipi Çift Kirişli Fırlatıcı Makinesi

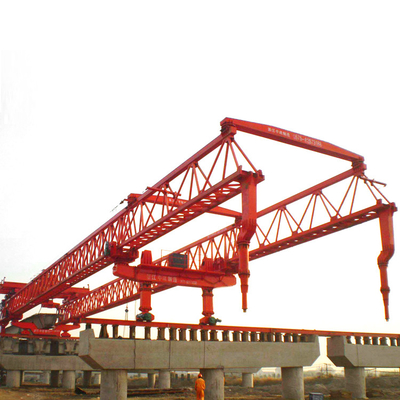

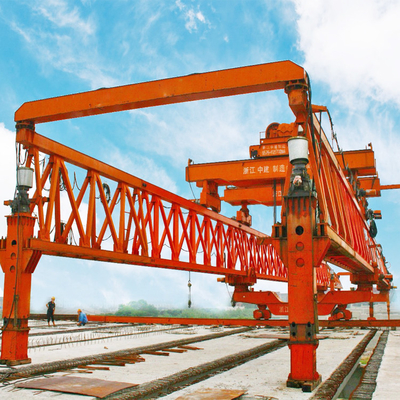

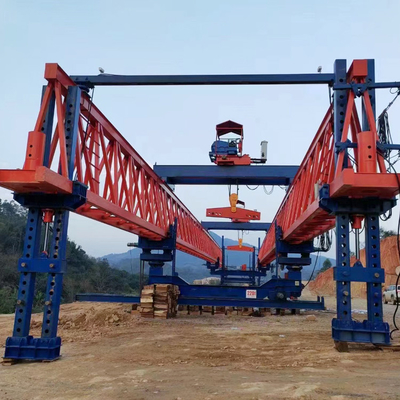

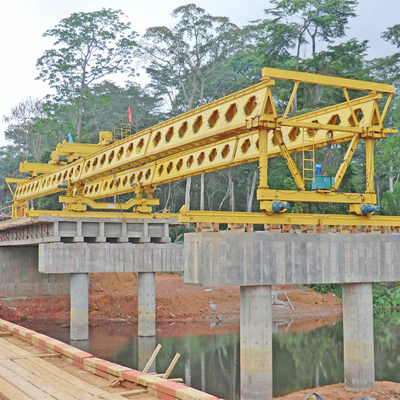

Truss Tipi Köprü Kirişli FırlatıcıTanım
Kafes tipi köprü kirişi fırlatıcı, prekast beton, çelik veya kompozit köprüler inşa etmek için kullanılan özel bir inşaat ekipmanıdır..Raylar veya paletler üzerinde hareket eden kendinden tahrikli bir makinedir ve prefabrike kirişleri veya segmentleri köprü ayakları veya ayakları üzerine kaldırmak, taşımak ve yerleştirmek için tasarlanmıştır.Bu yapım yöntemi, daha kısa inşaat süresi, daha iyi güvenlik ve daha iyi kalite kontrolü gibi avantajlar sunduğundan, uzun açıklıklı demiryolu, otoyol ve yaya köprülerinin yapımında yaygın olarak kullanılmaktadır.
ilgili ürünler
Truss Tipi Köprü Kirişli Fırlatıcı parametreler
Ağırlık kaldırmak | T | 60 | 80 | 100 | 150 | |
köprü yarıçapı | M | 20-30 | 20-35 | 30-40 | 35-50 | |
Eğim | 1/20'nin altında | |||||
Dönüş Yarıçapı | M | 200 | 250 | 300 | 350 | |
Eğik Köprü Açısı | 0~15° | |||||
alışveriş hızı | uzunlamasına hareket eden | |||||
kaldırma | 1 | 1.2 | 0.8 | 0.6 | ||
6/0.6 | ||||||
vinç seyir hızı | uzunlamasına hareket eden | 6/0.6 | ||||
yan yol | 6/0.6 |
Truss Tipi Köprü Kirişli Fırlatıcı Avantajlar
Bileşenlerile ilgiliTruss Tipi Köprü Kirişli Fırlatıcı
Ana kafes yapısı:Genellikle denilen ana kafes yapıkızağı başlatmak, başlatıcının omurgası olarak işlev görür.Ağır yükler için stabilite ve destek sağlamak üzere tasarlanmış, üçgen veya dikdörtgen kesitli büyük bir çelik çerçevedir.
Kaldırma sistemi:bukaldırma sistemibağlı birden fazla kaldırma tertibatından veya vinçten oluşur.ana kafes yapısı.İnşaat sürecinde köprü kirişlerinin veya segmentlerinin yükseltilmesi, indirilmesi ve konumlandırılmasından sorumludur.
Boyuna ve enine hareketli sistemler:Bu sistemler, kiriş başlatıcının köprünün ekseni boyunca (uzunlamasına hareket) ve köprü açıklığı boyunca (enine hareket) yanal olarak hareket etmesini sağlar.Hidrolik veya elektrikli motorlarla çalıştırılabilirler ve genellikle raylara veya paletli araçlara monte edilirler.
Destek sistemi:budestek sistemiiskeleleri, dayanakları veyageçici desteklerinşaat sürecinde fırlatıcıyı yerinde tutan.Bazen, başlatıcının kendidestek ayaklarıveya stabiliteyi korumak için payandalar.
Kontrol sistemi:bukontrol sistemigenel operasyonunu denetlerkiriş fırlatıcıkaldırma, taşıma ve destekleme sistemlerinin koordinasyonu dahil.Güvenli ve verimli çalışmayı sağlamak için genellikle hem manuel hem de otomatik kontrolleri içerir.
Paketleme ve Teslimat
Pdoğrulama yöntemleri:
1. Elektrikli parçalar, taşıma sırasında bozulmayı azaltmak için yüksek kaliteli kontrplak sandıkla paketlenir;
2. Ana kirişler, uç kirişler ve elektrikli vinç plastik dokuma kumaşla paketlenmiştir.Taşıma sırasında aşınmayı azaltabilir.
Dteslimat yöntemleri:
1. 150 tonluk beton T kirişli rampanın boyutu, genellikle konteyner ile konteyner gemisi için uygunsa;
2. Boyut çok büyükse, genellikle toplu gemi veya kesme işleminden sonra konteyner ile;Nakliye yolları sizin için maliyeti düşürmeye ve vinç performansını korumaya dayanmaktadır.
Dteslim süresi:
Mevduatın alınmasından sonra 30 ila 40 iş günü içinde.
Tnakliye:
hedef limana genellikle 35 gün ila 50 gün.
